Hôm nay, Intech sẽ giới thiệu sơ lược về xe đẩy hàng AGV. Mọi người đã quen thuộc với nó chưa?

Ví dụ về thiết kế xe đẩy AGV

Giải pháp tự động hóa kho vận và sản xuất, AGV chui gầm là lựa chọn tối ưu nhờ khả năng vận hành linh hoạt: chui bên dưới xe đẩy, tự động kích nâng chốt khóa để kéo tải và tự giải phóng khi hoàn thành nhiệm vụ.

Tuy nhiên, để AGV vận hành mượt mà, không gặp lỗi kết nối cơ khí hay mất cân bằng tải, khâu thiết kế xe đẩy hàng đóng vai trò quyết định. Nhà cung cấp và khách hàng cần nắm được 6 nhóm thông tin trọng yếu để đội ngũ kỹ sư hiện thực hóa bản thiết kế ngay từ đầu hiệu quả đi vào thực tế:

1. Tải trọng & Quy cách Hàng hóa Vận chuyển

Thông tin hàng hóa quyết định kết cấu chịu lực và kích thước tổng thể của xe đẩy.

• Kích thước & Hình ảnh thực tế: Cung cấp thông số (Dài x Rộng x Cao) của linh kiện, hàng hóa hoặc thùng hàng (khay/khung nhựa/pallet).

• Tải trọng đơn vị & Quy mô chất tải: Trọng lượng trung bình của mỗi khay/khung nhựa là bao nhiêu kg? Mỗi lượt vận chuyển xe sẽ gánh tối đa bao nhiêu khung?

2. Kích thước & Cấu trúc tối ưu của xe đẩy

Intech Robotics có thể thiết kế theo tiêu chuẩn riêng của nhà máy hoặc tư vấn kích thước tối ưu nhất nếu bạn chưa có tiêu chuẩn sẵn.

• Giới hạn kích thước tổng thể: Xe đẩy có bị khống chế về chiều rộng (theo luồng di chuyển hẹp) hay chiều cao (theo cửa kho/trạm làm việc) không?

• Cấu trúc tầng: Xe đẩy là loại 1 tầng hay 2 tầng?

• Khoảng cách tầng: Chiều cao từ mặt đất đến sàn tầng 1 và tầng 2 là bao nhiêu?

3. Quy cách bánh xe & Khối định vị chốt kéo

Bánh xe của xe đẩy ảnh hưởng trực tiếp đến tâm kích nâng và độ chính xác khi AGV khóa chốt.

• Thông số bánh xe: Đường kính, chiều rộng bánh xe và kiểu xoay.

• Mục đích: Intech Robotics cần bản vẽ hoặc model bánh xe để thiết kế khối định vị dưới gầm xe đẩy, đảm bảo chốt nâng của AGV khớp chính xác 100% vào vị trí khóa.

4. Vật liệu Khung xe & Môi trường vận hành

• Dạng vật liệu: Khung xe ưu tiên làm bằng ống thép bọc nhựa, ống thép vuông hay thép định hình?

• Yêu cầu đặc biệt: Nhà máy có yêu cầu sử dụng Thép không gỉ cho môi trường phòng sạch, ẩm ướt hay hóa chất không?

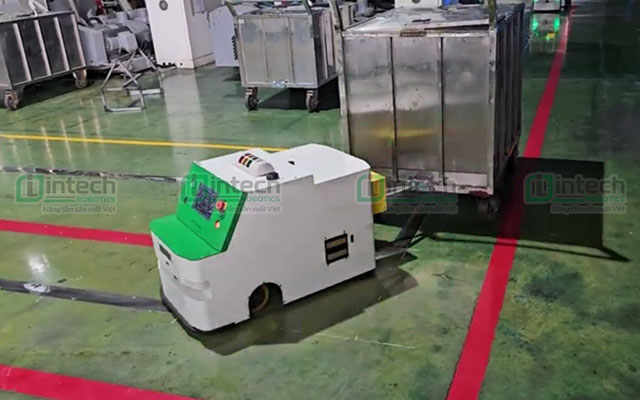

Ví dụ về xe kéo hàng cho doanh nghiệp hạt nhựa công nghiệp

Ngành chế biến & sản xuất hạt nhựa công nghiệp (nhựa nguyên sinh, nhựa tái sinh, compounding...) có những đặc thù rất riêng biệt:

• Tải trọng lớn & dồn đặc: Các bao jumbo (1 - 1,5 tấn) hoặc cọc bao 25kg xếp chồng trên pallet rất nặng.

• Môi trường vận hành khắc nghiệt: Bụi hạt nhựa, bột phụ gia, sàn nhà máy dễ bám hạt rơi rãi gây trơn trượt, hoặc khu vực sấy/đùn có nhiệt độ cao.

• Chuỗi cung ứng nội bộ kéo dài: Di chuyển liên tục từ Kho nguyên liệu tới Khu vực phối trộn/Máy đùn/Ép phun đến Khu đóng gói cuối dây chuyền là Kho thành phẩm.

Để Intech Robotics thiết kế bài bản giải pháp AGV kéo hàng riêng biệt cho nhà máy hạt nhựa của Quý khách trải qua 6 thông tin chi tiết sau:

1. Thông số Tải trọng & Đặc tính hàng hóa ngành nhựa

Hạt nhựa có khối lượng riêng lớn và đóng gói đa dạng. Đây là dữ liệu gốc để tính toán lực kéo, công suất động cơ và hệ thống phanh an toàn cho AGV.

• Quy cách đóng gói: Hạt nhựa được đóng gói theo dạng nào?

• Tổng tải trọng kéo: AGV cần kéo bao nhiêu xe rơ-moóc trong một chuyến? hay Tổng khối lượng cả xe rơ-moóc + hàng hóa trên một chuyến là bao nhiêu?

2. Khảo sát Mặt sàn & Môi trường nhà máy hạt nhựa

Môi trường ngành nhựa ảnh hưởng trực tiếp đến chất liệu bánh xe, độ bám đường và cấp bảo vệ bụi của AGV.

• Tình trạng mặt sàn: Sàn nhà máy là sàn Epoxy, bê tông xoa nền hay bê tông thô?

• Yếu tố trơn trượt: Mặt sàn có thường xuyên xuất hiện hạt nhựa văng vãi hoặc vết dầu mỡ từ máy đùn/máy ép không?

• Độ dốc & Mối nối sàn: Tốc độ dốc (%) trên con đường di chuyển là bao nhiêu? Có gờ giảm tốc, rãnh thoát nước hay khe co giãn sàn không?

• Bụi & Nhiệt độ: Khu vực vận hành có nhiều bụi nhựa/phụ gia mịn không? Có đi qua gần khu vực lò sấy/máy đùn nhiệt độ cao không?

3. Phương thức Kết nối & Cơ chế khóa rơ-moóc

Cơ chế nối giữa AGV và các xe rơ-moóc quyết định mức độ tự động hóa của toàn hệ thống.

• Phương thức móc nối mong muốn: Móc nối thủ công, Móc nối tự động để tìm ra nguyên lý móc của xe tự hành . AGV tự lùi vào vị trí, kích chốt điện/khí nén để tự động khóa/nhả xe rơ-moóc mà không cần con người can thiệp.

• Thông số xe rơ-moóc hiện có: Kích thước thanh kéo, chiều cao từ mặt đất đến lỗ móc chốt, Kích thước thanh kéo, Bán kính xoay góc của bánh xe rơ-moóc.

4. Bán kính Vòng quay & Kích thước luồng di chuyển

Đoàn xe kéo (AGV + nhiều rơ-moóc) sẽ có hiện tượng "vệt bánh xe cắt góc" khi ôm cua.

• Chiều rộng lối đi: Lối đi hẹp nhất trong nhà máy là bao nhiêu mét?

• Không gian quay đầu: Góc ôm cua là góc vuông hay quay đầu?

• Kích thước cửa: Chiều rộng và chiều cao của các cửa cuốn/cửa tự động mà AGV sẽ chui qua.

5. Công nghệ Dẫn đường & Tích hợp hệ thống

Để AGV di chuyển chính xác giữa môi trường nhà máy hạt nhựa liên tục thay đổi vị trí Pallet/Bao hàng.

Công nghệ dẫn đường ưu tiên:

• Laser SLAM : Không cần gắn đinh từ hay dán băng keo dưới sàn, tự vẽ bản đồ 3D, linh hoạt thay đổi tuyến đường.

• Băng từ / Đinh từ: Chi phí đầu tư ban đầu tối ưu, phù hợp lộ trình cố định tuyệt đối.

• Tích hợp phần mềm & Hạ tầng:

+ AGV có cần gọi cửa tự động, gọi thang máy, hay kết nối với Trạm sạc tự động không?

+ Nhà máy có yêu cầu kết nối AGV với hệ thống quản lý kho WMS hay hệ thống điều hành sản xuất MES không?

6. Cường độ Vận hành & Phương án sạc pin

Nhà máy hạt nhựa thường chạy liên tục 24/7 để tối ưu chi phí vận hành máy đùn/sấy.

• Số ca làm việc: Nhà máy chạy 1 ca, 2 ca hay 3 ca/ngày (24/7)?

• Thời gian hoạt động liên tục mong muốn: AGV cần chạy bao nhiêu tiếng sau mỗi lần sạc?

• Công nghệ Pin chọn lựa: Pin Lithium-ion hay Pin Lead-Acid?

Ví dụ thiết kế xe AGV nhận cấp khay hàng

Giải pháp do Intech Robotics nghiên cứu, thiết kế và chế tạo giúp các doanh nghiệp sản xuất linh kiện, điện tử và cơ khí chính xác cắt giảm chi phí nhân công, loại bỏ rủi ro va chạm và nâng cao đáng kể nhịp độ sản xuất.

1. Vận hành tự động & cấp nhận khay hàng linh hoạt

Hệ thống AGV cấp nhận khay hàng được thiết kế chuyên biệt để tương thích mượt mà với dây chuyền sản xuất thực tế:

• Chế tạo & Lắp ráp đồng bộ: Xe AGV được tích hợp cơ cấu băng tải con lăn/băng tải đai chuyên dụng trên mặt xe, cho phép trung chuyển khay nhựa (tote box/tray) một cách chính xác.

• Cấp nhận khay hàng linh hoạt: AGV tự động di chuyển đến đúng vị trí bàn thao tác hoặc băng tải chuyền, kích hoạt cơ cấu đẩy/kéo khay hàng tự động mà không cần can thiệp thủ công.

• Tự động lấy và trả hàng: Quá trình trung chuyển hàng hóa được tự động hóa hoàn toàn từ khâu nhận linh kiện đầu vào đến trả thành phẩm/bán thành phẩm về vị trí tập kết.

2. An toàn & điều phối thông minh trong nhà máy

Vấn đề an toàn và tối ưu lộ trình luôn được đặt lên hàng đầu khi vận hành hệ thống xe tự hành trong môi trường sản xuất hỗn hợp:

• Khu vực cảnh báo nguy hiểm: Xe tích hợp hệ thống cảm biến an toàn, đèn hiệu và máy chiếu cảnh báo khu vực làm việc giúp công nhân dễ dàng nhận biết từ xa.

• Điều phối linh hoạt trong không gian dùng chung: Các xe AGV có khả năng di chuyển mượt mà ngay cả trong không gian hẹp, đường di chuyển chung với công nhân mà vẫn đảm bảo khoảng cách an toàn tuyệt đối.

• Trạm sạc tự động: Khi dung lượng pin xuống dưới ngưỡng cài đặt, AGV tự động di chuyển về trạm sạc không dây/tiếp xúc để nạp năng lượng, đảm bảo hệ thống vận hành liên tục 24/7.

3. Phần mềm quản lý & điều phối tập trung

Điểm vượt trội của giải pháp đến từ phần mềm điều khiển trung tâm với kết nối không dây toàn hệ thống:

• Mô phỏng & Giám sát thời gian thực: Giao diện sơ đồ 2D/Digital Twin trực quan hiển thị chính xác vị trí, lộ trình và khu vực hoạt động của từng xe AGV trong nhà xưởng.

• Giám sát số lượng hàng trên băng tải: Theo dõi sát sao tình trạng khay hàng tại từng bàn thao tác và băng tải để chủ động điều xe cấp/nhận kịp thời.

• Quản lý lệnh gọi & Trạng thái thiết bị : Tự động tiếp nhận các lệnh gọi hàng từ các nút bấm tại chuyền hoặc tín hiệu từ hệ thống MES/WMS.

• Theo dõi mức tiêu thụ năng lượng: Biểu đồ giám sát dung lượng pin, điện áp và dòng điện của từng xe theo thời gian thực, phục vụ công tác bảo trì dự đoán.

• Quản lý & Cấu hình thiết bị: Cho phép quản trị viên thêm, xóa hoặc tinh chỉnh thông số kỹ thuật của từng xe và điểm dừng trên sơ đồ.

Cung cấp đầy đủ các thông số đầu vào này sẽ giúp rút ngắn 50% thời gian thiết kế, loại bỏ rủi ro sai lệch cơ khí và giúp nhà sản xuất AGV đưa ra bản vẽ 3D cùng phương án tối ưu nhất cho nhà máy của bạn
