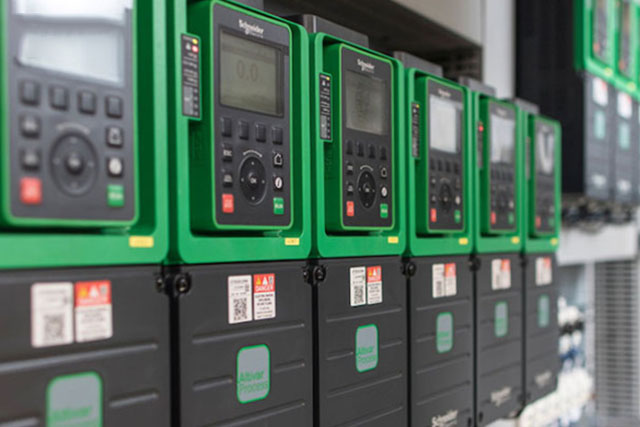

Biến tần là gì?

Biến tần (Inverter) là thiết bị hoặc mạch điện tử công suất chuyên dụng dùng để biến đổi dòng điện một chiều (DC) hoặc xoay chiều (AC) từ một cấp tần số và số pha nhất định thành dòng điện xoay chiều (AC) có tần số và số pha có thể điều chỉnh linh hoạt.

Biến tần là thiết bị có khả năng tùy chỉnh tần số trong phạm vi rộng (từ 1 Hz đến 50 Hz, hoặc mở rộng lên tới 400 Hz), đáp ứng hoàn hảo yêu cầu vận hành của các dòng động cơ tốc độ cao như máy gia công cơ khí chính xác.

Nguyên lý hoạt động của bộ biến tần

1. Các Giai Đoạn Chuyển Đổi Năng Lượng Cốt Lõi

Bước 1:Chỉnh lưu và Lọc điện áp

• Nguồn điện xoay chiều 1 pha hoặc 3 pha đầu vào được đưa qua Bộ chỉnh lưu cầu Diode để chuyển thành nguồn điện một chiều .

• Điện áp DC này tiếp tục được san phẳng thông qua Hệ thống tụ điện dung lượng lớn và cuộn cảm DC.

• Nhờ khâu tiền xử lý này, hệ số công suất của hệ thống biến tần luôn duy trì ở mức cao, gần như không phụ thuộc vào tình trạng tải của động cơ.

Bước 2: Nghịch lưu điện áp

• Điện áp một chiều (DC) sau khi san phẳng được đưa vào Bộ nghịch lưu công suất sử dụng các linh kiện bán dẫn thế hệ mới.

• Bằng phương pháp phát xung PWM điều khiển bởi vi xử lý, IGBT thực hiện đóng/cắt ở tần số siêu cao.

• Quá trình này tái tạo lại nguồn điện xoay chiều 3 pha đối xứng có tần số và điện áp biến đổi linh hoạt, giúp động cơ vận hành êm ái, giảm thiểu tiếng ồn và tổn hao lõi sắt.

2. Đặc Tính Điều Khiển & Hiệu Suất Vận Hành

• Khả năng điều khiển linh hoạt biên độ và tần số: Biến tần cho phép linh hoạt thay đổi tỉ số V/f để tối ưu hóa theo từng đặc tính phụ tải thực tế. Đối với các ứng dụng tải biến thiên như bơm và quạt công nghiệp, thiết bị sử dụng đường cong V/f giảm giúp cắt giảm tối đa điện năng tiêu thụ. Trong khi đó, với các dòng tải hằng số như băng tải hay hệ thống nâng hạ, biến tần lại đảm bảo duy trì mô-men xoắn cao ngay cả ở dải tần số cực thấp, giúp hệ thống vận hành mạnh mẽ và an toàn.

• Hiệu suất chuyển đổi tối ưu: Sử dụng linh kiện bán dẫn công suất tiên tiến giúp hiệu suất chuyển đổi của biến tần đạt mức 97% – 98%, giảm thiểu tối đa tổn hao nhiệt.

• Tích hợp các tính năng điều khiển thông minh: Biến tần hiện đại sở hữu bộ điều khiển PID tích hợp sẵn, cho phép hệ thống tự động hiệu chỉnh tốc độ động cơ để duy trì ổn định áp suất, lưu lượng hoặc nhiệt độ mà không cần trang bị thêm bộ điều khiển rời. Bên cạnh đó, việc hỗ trợ đa dạng các chuẩn truyền thông công nghiệp phổ biến như Modbus RTU, Profinet, EtherCAT... giúp thiết bị dễ dàng kết nối, truyền nhận dữ liệu thời gian thực và đồng bộ hoàn hảo với hệ thống tự động hóa cấp cao như PLC hay SCADA.

Phân loại biến tần

Trong thực tế ứng dụng công nghiệp, biến tần được phân loại dựa trên các tiêu chí chính sau:

1. Phân loại theo Nguồn điện đầu vào & Động cơ

• Biến tần vào 1 pha (220V) - Ra 3 pha (220V): Dòng biến tần này cho phép sử dụng trực tiếp nguồn điện dân dụng 1 pha 220V để điều khiển linh hoạt động cơ 3 pha 220V. Nhờ khả năng chuyển đổi nguồn điện tiện lợi, thiết bị là giải pháp lý tưởng cho các nhà xưởng quy mô vừa và nhỏ, nơi chưa trang bị điện lưới 3 pha, giúp vận hành hiệu quả các hệ thống máy móc như máy khuấy, băng tải nhẹ, máy đóng gói hay các thiết bị gia công tự động hóa nhỏ.

• Biến tần vào 3 pha – ra 3 pha là dòng thiết bị điều khiển truyền động phổ biến và đóng vai trò cốt lõi trong hạ tầng tự động hóa công nghiệp hiện đại. Với khả năng kết nối trực tiếp và tương thích hoàn hảo với nguồn điện lưới hạ thế công nghiệp (380V – 480V), dòng biến tần này cung cấp giải pháp điều khiển tốc độ, mô-men xoắn và bảo vệ động cơ 3 pha một cách chính xác, linh hoạt và tối ưu.

2. Phân loại theo Tải ứng dụng

• Biến tần tải nhẹ / Tải biến thiên: Được thiết kế chuyên biệt để tối ưu hóa cho các dòng phụ tải có đặc tính mô-men xoắn tăng theo tốc độ. Nhờ khả năng điều khiển linh hoạt theo đường cong V/f, dòng biến tần này mang lại hiệu quả tiết kiệm điện năng vượt trội, trở thành giải pháp lý tưởng cho các hệ thống tải biến thiên như bơm nước công nghiệp, quạt thông gió, hệ thống HVAC và máy nén khí.

• Biến tần tải nặng / Tải hằng số: Là dòng biến tần chuyên dụng được thiết kế với khả năng chịu quá tải vượt trội và có khả năng cung cấp mô-men xoắn lớn ngay cả ở dải tần số cực thấp. Nhờ khả năng vận hành mạnh mẽ và ổn định dưới áp lực tải cao, dòng thiết bị này là lựa chọn bắt buộc cho các hệ thống máy móc công nghiệp nặng như băng tải tải trọng lớn, máy nâng hạ, cẩu trục, máy nghiền, máy ép, máy dệt và máy đùn nhựa.

• Biến tần chuyên dụng: Được tích hợp sẵn các thuật toán điều khiển chuyên biệt cho từng loại máy.

3. Phân loại theo Phương pháp điều khiển

• Biến tần điều khiển V/f : Giữ tỉ số giữa Điện áp (V) và Tần số (f) không đổi. Cấu hình đơn giản, chi phí thấp, phù hợp với các ứng dụng không yêu cầu chính xác tuyệt đối về tốc độ hoặc mô-men.

• Biến tần điều khiển Vector: Điều khiển độc lập dòng tạo từ trường, dòng tạo mô-men,  đáp ứng động học nhanh, duy trì mô-men khởi động lớn và kiểm soát chính xác tốc độ động cơ ngay cả khi tải thay đổi đột ngột.

• Biến tần Servo: Là dòng biến tần cao cấp được trang bị khả năng xử lý phản hồi vị trí và tốc độ với độ phân giải cực cao thông qua cảm biến Encoder. Nhờ khả năng điều khiển định vị chính xác tuyệt đối và đáp ứng động học tức thời, Servo Drive là giải pháp bắt buộc trong các hệ thống tự động hóa đòi hỏi độ chuẩn xác cao như cánh tay robot công nghiệp, máy gia công cơ khí CNC và hệ thống máy cắt bao bì tốc độ cao.

4. Phân loại theo Cấp điện áp

• Biến tần Hạ thế : Điện áp định mức từ 220V đến 690V.

• Biến tần Trung thế : Điện áp định mức từ 2.3kV đến 11kV, chuyên dùng cho các động cơ công suất rất lớn trong ngành xi măng, khai khoáng, nhiệt điện, xử lý nước thải đại đô thị.

Ứng dụng biến tần trong dây chuyền tự động hóa

Trong các nhà máy thông minh (Smart Factory), biến tần không chỉ đơn thuần là bộ điều khiển tốc độ mà còn là mắt xích tự động hóa đóng vai trò tối ưu chi phí, nâng cao độ chính xác và bảo vệ hệ thống.

1. Hệ Thống Vận Chuyển & Đóng Gói Sản Phẩm

• Điều khiển tốc độ đồng bộ: Cho phép điều chỉnh tốc độ của từng phân đoạn băng tải nhịp nhàng với năng suất chung của toàn dây chuyền, loại bỏ hiện tượng ùn tắc hoặc đứt đoạn hàng hóa.

• Khởi động / Dừng mềm : Triệt tiêu hoàn toàn sự sốc lực cơ học khi băng tải tăng tốc hoặc dừng lại. Điều này giúp ngăn ngừa rủi ro ngã đổ, móp méo sản phẩm và bảo vệ dây đai, con lăn không bị mài mòn.

• Điều khiển vị trí chính xác: Giúp dừng băng tải tại đúng vị trí yêu cầu để robot lấy hàng hoặc dán nhãn, đóng thùng tự động.

2. Hệ Thống Nâng Hạ & Logistics Tự Động

• Kiểm soát Mô-men xoắn ở dải tần thấp: Cung cấp mô-men xoắn cao ngay ở tần số gần 0 Hz, giúp nâng/hạ các khối tải nặng an toàn, không bị hiện tượng trôi tải hay tụt tải khi nhả phanh cơ học.

• Đồng bộ hóa các trục nâng/chạy: Sử dụng các chế độ điều khiển Vector nâng cao để đồng bộ tốc độ giữa hai động cơ hai bên cầu trục, giúp dầm cầu di chuyển cân bằng, không bị kẹt hay vặn xoắn cấu trúc cơ khí.

• Tích hợp trả năng lượng: Chuyển đổi cơ năng phát ra khi hãm/hạ tải thành điện năng tái tạo trả về lưới điện nhà máy, tối ưu hóa năng lượng tiêu thụ.

3. Hệ Thống Sản Xuất Bao Bì, Dệt, Giấy, Tôn Thép

• Duy trì lực căng tự động: Biến tần tự động điều chỉnh mô-men xoắn và tốc độ lô cuộn/xả dựa trên đường kính cuộn vật liệu thay đổi theo thời gian, đảm bảo lực căng vật liệu luôn hằng định.

• Hạn chế tối đa phế phẩm: Triệt tiêu hoàn toàn tình trạng trùng dây, đứt gãy vải/màng nilon/giấy hoặc làm biến dạng bề mặt sản phẩm trong suốt quá trình cuộn xả tốc độ cao.

4. Hệ Thống Bơm, Quạt Công Nghiệp & HVAC

• Tối ưu hóa năng lượng tiêu thụ: Áp dụng đặc tính mô-men phụ thuộc bậc hai của tải bơm/quạt. Chỉ cần giảm 20% tốc độ động cơ đã có thể giảm tới gần 50% điện năng tiêu thụ so với phương pháp chạy trực tiếp và dùng van tiết lưu.

• Tích hợp thuật toán PID thông minh: Tự động điều chỉnh tốc độ quay để duy trì ổn định áp suất đường ống hoặc lưu lượng gió mà không cần lắp đặt thêm bộ điều khiển PID rời.

5. Hệ Thống Gia Công Cơ Khí & Chế Tạo Chính Xác

• Đáp ứng dải tần số cao: Cung cấp tần số đầu ra lên tới 400 Hz (hoặc hơn) cho các trục chính của máy gia công CNC, đáp ứng tốc độ cắt gọt cực cao và độ mịn bề mặt chi tiết tuyệt đối.

• Bảo vệ động cơ đa tầng: Giám sát liên tục các thông số dòng điện, điện áp, nhiệt độ và mất pha. Khi phát hiện sự cố kẹt cơ học ở máy nghiền hoặc máy ép, biến tần ngắt ngõ ra trong vài miligiây để bảo vệ cuộn dây động cơ không bị cháy.

• Tích hợp truyền thông công nghiệp: Cho phép kết nối trực tiếp với PLC trung tâm để truyền nhận dữ liệu thời gian thực, phục vụ công tác bảo trì dự đoán và giám sát qua SCADA.

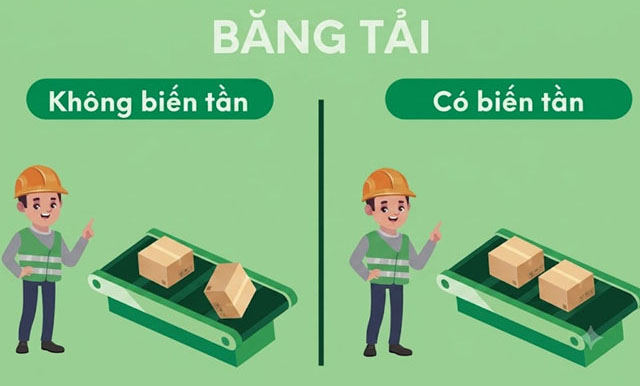

So sánh băng tải biến tần và băng tải không biến tần

Tiêu chí	Băng Tải Không Biến Tần	Băng Tải Dùng Biến Tần
Phương thức khởi động	Khởi động đột ngột: Dòng điện vọt lên 4 - 7 lần dòng định mức, gây sốc điện lưới và sốc cơ học.	Khởi động mềm (Soft Start): Tăng tốc mịn màng từ 0 Hz đến tốc độ cài đặt, không gây vọt dòng.
Điều khiển tốc độ	Tốc độ cố định: Chạy duy nhất ở tốc độ định mức của động cơ.	Thay đổi tốc độ vô cấp: Điều chỉnh tốc độ linh hoạt từ 0% đến 100%+ theo nhu cầu sản xuất.
Tiết kiệm điện năng	Thấp / Lãng phí: Động cơ luôn chạy 100% công suất ngay cả khi không có hàng hoặc tải nhẹ.	Tối ưu (20% - 40%): Tự động điều chỉnh tần số theo tải thực tế, giảm tốc/dừng khi băng tải trống.
Bảo vệ sản phẩm	Dễ tổn hại: Sự rung giật khi dừng/chạy đột ngột dễ làm ngã đổ, móp méo hoặc xô lệch sản phẩm.	An toàn cao: Tăng/giảm tốc theo đường cong êm ái, giữ nguyên vị trí và tính toàn vẹn của sản phẩm.
Hao mòn & Độ bền cơ khí	Hao mòn nhanh: Khớp nối, dây đai, con lăn và nhông sên chịu va đập lực liên tục, giảm tuổi thọ đáng kể.	Bền bỉ: Triệt tiêu sốc lực cơ học, giúp kéo dài tuổi thọ các chi tiết truyền động thêm 30% - 50%.
Khả năng tích hợp PLC/SCADA	Hạn chế: Chỉ ngắt/mở đơn thuần qua Rơ-le / Contactor.	Toàn diện: Dễ dàng kết nối qua Modbus, Profinet để đồng bộ tốc độ, nhận diện mã lỗi và điều khiển từ xa.
Chi phí đầu tư ban đầu	Thấp: Chi phí thiết bị điện và lắp đặt đơn giản.	Cao hơn: Tốn thêm chi phí mua biến tần và cài đặt ban đầu.

Hướng dẫn lựa chọn biến tần phù hợp

Việc lựa chọn đúng dòng biến tần (Inverter) không chỉ quyết định đến hiệu suất vận hành của động cơ mà còn giúp doanh nghiệp tối ưu hóa 20% – 30% chi phí đầu tư và đảm bảo hệ thống tự động hóa hoạt động bền bỉ, không bị gián đoạn.

Dưới đây là quy trình 6 bước chuẩn hóa kỹ thuật giúp bạn chọn mua biến tần chính xác nhất:

Bước 1: Xác Định Đúng Loại Động Cơ & Công Suất Thiết Bị

Đây là bước tiền đề quan trọng nhất để tránh tình trạng quá tải hoặc lãng phí công suất:

• Loại động cơ: Xác định chính xác động cơ đang dùng là loại nào: Động cơ không đồng bộ 3 pha, động cơ đồng bộ, động cơ Servo hay động cơ 1 pha.

• Chọn công suất: Công suất định mức của biến tần (kW/HP) phải lớn hơn hoặc tối thiểu bằng công suất động cơ.

Bước 2: Phân Loại Đặc Tính Tải Thực Tế

Mỗi nhóm thiết bị có đặc tính mô-men xoắn khác nhau, bạn cần chọn đúng dòng biến tần hỗ trợ chế độ tải tương ứng:

• Nhóm Tải Biến Thiên / Tải Nhẹ:Có đặc tính mô-men khởi động thấp, ap dụng dòng biến tần tiêu chuẩn là giải pháp tối ưu giúp vận hành ổn định, tiết kiệm điện năng và tối đa hóa chi phí đầu tư.

• Nhóm Tải Hằng Số / Tải Nặng: Yêu cầu mô-men xoắn lớn ngay khi khởi động và khả năng chịu quá tải vượt trội. Do đó, hệ thống bắt buộc sử dụng biến tần dòng tải nặng tích hợp điều khiển Vector để đảm bảo vận hành mạnh mẽ, chính xác và an toàn.

Bước 3: Đánh Giá Yêu Cầu Điều Khiển & Môi Trường Vận Hành

• Phương pháp điều khiển:Linh hoạt lựa chọn theo yêu cầu vận hành — từ chế độ V/f cơ bản cho ứng dụng điều chỉnh tốc độ đơn thuần, đến chế độ Vector nâng cao đáp ứng các tác vụ cần kiểm soát chính xác tốc độ, mô-men hay giữ lực căng. Ngoài ra, thiết bị hỗ trợ đa dạng cổng truyền thông công nghiệp, giúp dễ dàng kết nối và tích hợp đồng bộ vào hệ thống điều khiển PLC/SCADA.

• Điều kiện môi trường: Nếu đặt biến tần trong môi trường ẩm ướt, nhiều bụi kim loại, hóa chất ăn mòn hoặc nhiệt độ cao: Cần chọn loại có chuẩn bảo vệ cao hoặc lắp đặt trong tủ điện chuyên dụng có điều hòa/quạt tản nhiệt.

Bước 4: Chuẩn Hóa Thông Số Khi Thay Thế Biến Tần Cũ

Trong trường hợp cần tìm thiết bị thay thế cho biến tần bị hỏng, việc thu thập chính xác các thông số kỹ thuật là yếu tố quyết định giúp hệ thống mới vận hành tương thích và ổn định. Đầu tiên, hãy chụp lại nhãn thông số của biến tần cũ để lấy thông tin về điện áp, công suất và dòng điện định mức. Tiếp theo, hãy kiểm tra kích thước vật lý nhằm đảm bảo biến tần mới lắp vừa không gian tủ điện hiện hữu. Cuối cùng, bạn cần xác định rõ các cổng tín hiệu điều khiển đầu vào/đầu ra (I/O) — bao gồm ngõ vào Analog, ngõ ra Rơ-le... — để thực hiện đấu nối và cài đặt cấu hình tương thích hoàn toàn với hệ thống sẵn có.

Bước 5: Cân Đối Tài Chính & Tiêu Chí Chọn Thương Hiệu

Bước 6: Chọn Nhà Cung Cấp Có Dịch Vụ Kỹ Thuật Uy Tín

Một biến tần tốt nếu cài đặt sai thông số vẫn có thể bị cháy nổ hoặc làm hư hỏng động cơ. Vì vậy, hãy ưu tiên chọn đơn vị cung cấp đảm bảo:

• Hỗ trợ kỹ thuật chuyên sâu: Có đội ngũ kỹ sư khảo sát, tư vấn cài đặt và lập trình tận nơi.

• Chính sách bảo hành rõ ràng: Bảo hành chính hãng từ 12 – 24 tháng, hỗ trợ cho mượn thiết bị tương đương khi xử lý sự cố để tránh dừng máy sản xuất.

• Hàng hóa có sẵn: Kho hàng sẵn sàng các cấp công suất phổ biến để ứng cứu sự cố tức thì.

Lựa chọn biến tần phù hợp là bài toán kết hợp giữa năng lực kỹ thuật và chiến lược tối ưu chi phí. Một quyết định đầu tư đúng đắn không chỉ giúp động cơ vận hành mượt mà, tiết kiệm hàng chục triệu đồng tiền điện mỗi tháng mà còn bảo vệ toàn bộ hạ tầng cơ khí nhà máy của bạn.
