Khái niệm dây chuyền sản xuất lốp xe

Dây chuyền sản xuất lốp xe là sự kết hợp đồng bộ giữa các công đoạn gia công cơ-hóa lý phức tạp (luyện cao su, cán tráng, cắt vải mành, sản xuất tanh, thành hình, lưu hóa) với một hệ thống quản trị kho khép kín. Hệ thống này ứng dụng các công nghệ điều hướng tiên tiến, tự động hóa kho bãi (AS/RS), và robot tự hành để loại bỏ hoàn toàn các điểm nghẽn về logistics nội bộ, đảm bảo tính liên tục và đồng bộ hóa ở mức tối đa.

Quy trình dây chuyền sản xuất lốp xe

Bước 1: Tiếp nhận Nguyên liệu & Định lượng, Phối trộn Tự động

Nguyên liệu được cân đo bằng hệ thống định lượng tự động để đảm bảo tỷ lệ chính xác tuyệt đối. Sau đó, đưa vào máy trộn kín Banbury để tạo ra các mẻ cao su hợp phần đạt chuẩn cơ lý hóa.

Bước 2: Cán tráng & Đùn ép Bán thành phẩm

Các cảm biến laser đo đạc độ dày liên tục theo thời gian thực để phản hồi về bộ điều khiển PLC trung tâm, tự động hiệu chỉnh khe hở trục cán.

Bước 3: Tạo hình Tanh và Lõi tanh

Gia công dây thép cường độ cao, bọc cao su và quấn thành các vòng tan - bộ phận giữ lốp cố định vào vành xe.

Bước 4: Cắt tỉa và Chuẩn hóa Kích thước

Các cuộn bố vải và bố thép được đưa vào máy cắt lớp bố theo các góc độ kỹ thuật cấu trúc chính xác

Bước 5: Dây chuyền vận chuyển thông minh

Toàn bộ các bán thành phẩm sau khi phân tách được mã hóa bằng Mã vạch (Barcode/RFID) để định danh SKU. Đoàn xe Robot di động tự hành chạy hệ điều hành ROS và định vị SLAM sẽ tự động tiếp cận, nhấc các xe goòng chứa bán thành phẩm và trung chuyển đến khu vực Máy thành hình, loại bỏ hoàn toàn các va chạm vật lý gây biến dạng vật liệu.

Bước 6: Công đoạn Thành hình Lốp xanh

Đây là bước kết hợp tất cả các thành phần bán thành phẩm lại với nhau trên một trục quay . Toàn bộ quy trình định vị tấm, dán nối đầu được dẫn đường bằng hệ thống camera thị giác máy tính thay thế hoàn toàn băng keo thủ công.

Bước 7: Vận chuyển và Lưu kho Đệm Lốp xanh

Lốp xanh (vốn rất mềm và dễ biến dạng cấu trúc) được hệ thống tay đòn Robot gắp tự động đặt lên các giá treo của hệ thống kho đệm thông minh. Hệ thống phần mềm điều hành WMS/WCS sẽ tối ưu hóa vị trí lưu kho đệm trước khi điều phối sang công đoạn tiếp theo dựa trên thứ tự đơn hàng (PO).

Bước 8: Công đoạn Lưu hóa

Lốp xe được chuyển vào các lò lưu hóa, được ép dưới áp suất cao và nhiệt độ cao kết hợp với khuôn mẫu để tạo ra gai lốp, rãnh thoát nước, các thông số dập nổi trên thành lốp và kích hoạt phản ứng khâu mạch cao su .

Bước 9: Kiểm tra Chất lượng Toàn diện Tự động

Lốp thành phẩm từ lò lưu hóa đi theo hệ thống Băng tải thông minh

qua các trạm kiểm tra tự động bao gồm: Máy kiểm tra khuyết tật bằng tia X ,Máy kiểm tra độ đồng đều, Trạm cân bằng động,....Tích hợp hệ thống MES sẽ ghi nhận toàn bộ dữ liệu kiểm tra của từng mã barcode trên lốp, tự động kích hoạt cơ cấu phân loại để loại bỏ sản phẩm lỗi và chuyển sản phẩm đạt chuẩn đi tiếp.

Bước 10: Dán nhãn, Đóng gói & Nhập kho Thành phẩm

Lốp đạt chuẩn được máy tự động dán nhãn thông số kỹ thuật.

Hệ thống Robot Palletizer tự động gắp lốp và xếp chồng lên các pallet theo đúng quy cách.

Xe tự hành AGV tiếp nhận các pallet thành phẩm, di chuyển tới dock nạp hàng của Hệ thống kho thông minh AS/RS. Tại đây, hệ thống cần trục Stack Crane nhận lệnh từ phần mềm WMS, tự động lưu trữ pallet vào các ô kệ trên cao một cách khoa học.

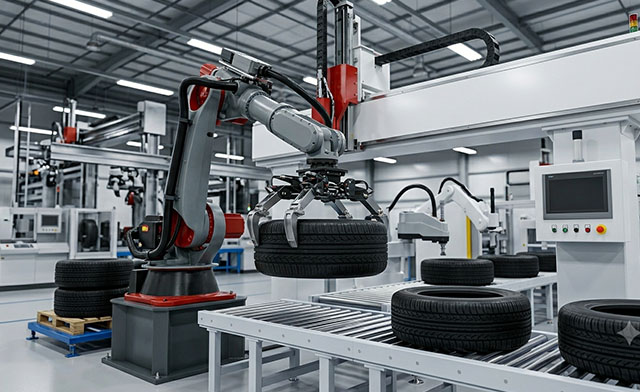

Các thành phần chính trong dây chuyền sản xuất lốp xe

Để tối ưu hóa năng suất, đảm bảo các tiêu chuẩn khắt khe của ngành công nghiệp ô tô, một dây chuyền sản xuất lốp xe hiện đại không còn là những cụm máy cơ khí độc lập. Đó là sự hợp nhất của 4 thành phần nền tảng, được kết nối đồng bộ theo thời gian thực thông qua hệ sinh thái công nghệ thông minh.

1. Hệ thống Nguyên vật liệu & Hợp phần Cao su

Đây là cấu trúc nền tảng đầu vào quyết định đặc tính cơ lý hóa của sản phẩm, được quản lý nghiêm ngặt từ khâu lưu trữ đến định lượng:

Hợp phần cao su : Chiếm khoảng 80% tổng khối lượng lốp, bao gồm sự kết hợp giữa cao su tự nhiên và cao su tổng hợp, gia cố bằng muội than.

Vật liệu gia cố cấu trúc: Gồm vải mành và lưới thép sợi cường độ cao đóng vai trò tạo khung chịu lực, phân bổ áp suất và định hình cấu trúc cơ học cho lốp.

2. Phân hệ Cơ điện tử & Thiết bị Công nghệ cao

Bao gồm các máy móc chuyên dụng, tích hợp cơ điện tử chính xác cao và các hệ thống chấp hành tự động hóa:

Thiết bị thượng nguồn: Máy trộn kín Banbury công suất lớn, dây chuyền đùn trục vít tạo hình mặt lốp và máy cán tráng đa trục để phủ cao su lên lưới thép/vải mành.

Phân hệ robot và thiết bị hạ nguồn: Máy thành hình lốp kết hợp hệ thống thị giác máy tính , lò lưu hóa tự động áp suất cao, máy kiểm tra khuyết tật bằng tia X, trạm cân bằng động và hệ thống robot xếp hàng lên pallet (Robot Palletizer).

3. Quy trình Vận hành Số hóa & Intralogistics Tự động

Quy trình sản xuất được đóng gói thành thuật toán điều khiển và liên tục tối ưu hóa thông qua dòng chảy logistics nội bộ tự động hóa.

Sự đồng bộ hóa nhờ mạng lưới thiết bị thông minh là điểm mấu chốt của quy trình hiện đại. Đoàn xe Robot di động tự hành (AMR) và Xe tự hành (AGV) điều hướng SLAM đóng vai trò liên kết các phân xưởng, tự động vận chuyển các bán thành phẩm và "lốp xe" đến kho đệm hoặc lò lưu hóa một cách an toàn tuyệt đối. Dòng chảy này được dẫn đường bởi hệ thống phần mềm quản lý kho WMS và điều khiển thiết bị WCS, kết nối trực tiếp với hệ thống điều hành sản xuất MES.

4. Nguồn nhân lực Công nghệ

Trong kỷ nguyên Sản xuất thông minh (Smart Manufacturing), vai trò của con người dịch chuyển từ lao động cơ bắp thủ công sang lao động trí tuệ và quản trị hệ thống:

• Kỹ sư điều khiển và Giám sát: Đội ngũ nhân sự vận hành được chuẩn hóa năng lực để làm chủ các thiết bị CNC, cánh tay robot và cấu hình các kịch bản chạy thử trên phần mềm điều khiển trung tâm (PLC/SCADA).

• Tư duy Phân tích và Quản trị Thay đổi: Nhân viên được đào tạo chuyên sâu về kỹ năng phân tích dữ liệu sản xuất, xử lý các cảnh báo rủi ro từ hệ thống trước khi lỗi xảy ra.

Sự kết hợp đồng bộ giữa vật liệu chuẩn, thiết bị thông minh, quy trình logistics tự động hóa 4.0 và nguồn nhân lực trình độ cao chính là giải pháp chìa khóa giúp các nhà máy sản xuất lốp xe tối ưu hóa hiệu suất, đáp ứng nhanh chóng các đơn đặt hàng (PO) khắt khe, từ đó thúc đẩy lợi nhuận bền vững cho doanh nghiệp.

Dự án tiêu biểu của Intech Robotics cung cấp nhà máy sản xuất lốp xe Nhật Bản

Dự án xây dựng dây chuyền sản xuất lốp xe của Nhật Bản nhằm đáp ứng nhu cầu thị trường ngày càng tăng về sản phẩm chất lượng cao. Dự án này không chỉ nâng cao năng lực sản xuất mà còn đưa vào áp dụng công nghệ hiện đại, giúp cải thiện hiệu quả và giảm thiểu tác động môi trường.

Tổng quan dự án dây chuyền cho nhà máy sản xuất lốp xe Nhật Bản

Mức ứng dụng của dự án:

- Ứng dụng trong lĩnh vực phân loại và kiểm tra hàng thành phẩm, giúp loại bỏ các sản phẩm lỗi, hỏng.
- Hệ thống sử dụng đầu đọc bar code và các cửa chia dạng arm sorter kết hợp cùng hệ thống băng tải trung chuyển giúp nâng cao hiệu suất, giảm thiểu sai sót
- Phầm mềm quản lý sản xuất độ tin cậy cao giúp lưu trữ dữ liệu, thống kê chi tiết giúp giảm thiểu sai sót ,thời gian so với việc thống kê truyền thống

Hệ thống được lắp ráp và đi vào chạy thử ở nhà máy Intech

Thông số kỹ thuật quan trọng của dây chuyền tự động hóa:

Thông số sản phẩm
Max	Ø850 x H 350
Min	Ø500 x H120
Thông số hệ thống băng tải
Băng tải con lăn điện	Chiều rộng W 1000m, tốc độ 35m/phút
Băng tải Intralox	Chiều rộng W1000mm, tốc độ 39m/Phút
Băng tải cao su	Chiều rộng W1000mm, tốc độ 39m/Phút
Kiểu phân loại	Arm sotter
Số lượng vị trí sorter	03
Số lượng vị trí kiểm tra	04
Số lượng vị trí kiểm tra	360pcs/giờ
Đọc barcode	tự động
Code	1D-128
Đầu đọc mã vạch	Sick - Đức

Dự án xây dựng dây chuyền sản xuất lốp xe của Nhật Bản không chỉ là một cơ hội đầu tư tiềm năng mà còn là một bước đi chiến lược nhằm chiếm lĩnh thị trường. Intech cam kết về chất lượng và sự bền vững dây chuyền có thể tạo ra những sản phẩm vượt trội, đồng thời gia tăng giá trị thương hiệu và sự hài lòng của khách hàng. Việc thực hiện các kiến nghị hành động nêu trên sẽ giúp thúc đẩy thành công cho dự án này trong tương lai gần.
