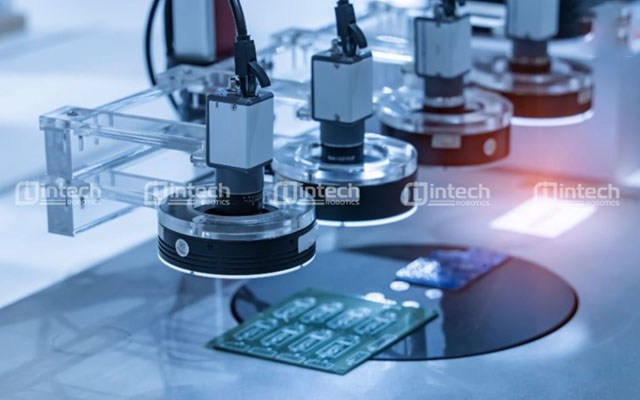

Hệ thống kiểm tra hệ thống thị giác là gì?

Hệ thống kiểm tra bằng thị giác là giải pháp tự động hóa tích hợp sâu giữa phần cứng thu nhận hình ảnh quang học và các thuật toán xử lý ảnh chuyên dụng, đóng vai trò cốt lõi trong quy trình kiểm soát chất lượng (QC/QA) hiện đại. Hệ thống thực hiện giám sát, phân tích định lượng và định tính theo thời gian thực đối với sản phẩm trên dây chuyền sản xuất, đảm bảo độ chính xác tuyệt đối so với các thông số kỹ thuật tiêu chuẩn đã được định cấu hình trước.

Mục tiêu của hệ thống kiểm tra là nhận diện khuyết tật bề mặt, kiểm tra ngoại quan nhằm triệt tiêu tỷ lệ sai sót và duy trì tính đồng nhất tối đa của sản phẩm. Bên cạnh chức năng phát hiện lỗi, hệ thống thị giác máy tính còn được ứng dụng phổ biến trong các tác vụ:

• Đo lường kích thước biên dạng: Kiểm tra dung sai hình học với độ chính xác ở cấp độ micromet.

• Định vị và dẫn động Robot: Cung cấp tọa độ không gian (2D/3D) để điều khiển cánh tay robot trong các nguyên lý gắp-thả hoặc lắp ráp chính xác.

• Phân loại và nhận diện: Đọc mã (Barcode/QR code/OCR), phân loại sản phẩm dựa trên đặc tính hình học, cấu trúc bề mặt và phân tích phổ màu sắc.

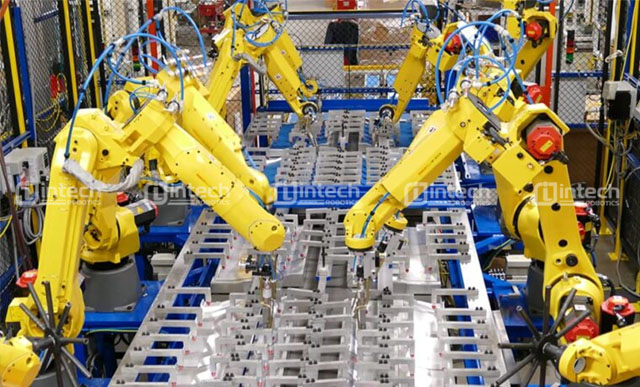

Hệ thống kiểm tra thị giác robot?

Hệ thống kiểm tra thị giác robot là Giải pháp tự động hóa thông minh sự hội tụ đỉnh cao giữa Thị giác máy tính và Sơ đồ động học robot . Hệ thống này liên tục thu nhận hình ảnh, xử lý dữ liệu thông qua các thuật toán AI/Machine Learning để dẫn động, điều hướng cánh tay robot thực hiện các tác vụ kiểm tra khuyết tật, đo lường kích thước hoặc thao tác bốc dỡ sản phẩm một cách linh hoạt trong không gian 2D hoặc 3D.

Khác với hệ thống camera kiểm tra cố định trên băng tải (chỉ nhìn được một góc cố định khi sản phẩm đi qua), hệ thống thị giác robot cho phép cánh tay di chuyển linh hoạt quanh sản phẩm để kiểm tra các bề mặt phức tạp, các góc khuất hoặc tự động thay đổi quỹ đạo gắp-thả dựa trên vị trí thực tế của vật thể.

Các thành phần chính hệ thống kiểm tra thị giác

Một hệ thống kiểm tra thị giác công nghiệp toàn diện là sự kết hợp đồng bộ giữa phần cứng quang học, hạ tầng xử lý dữ liệu và các cơ cấu chấp hành tự động hóa. Cấu trúc phần cứng và phần mềm của hệ thống bao gồm 5 thành phần cốt lõi sau:

• Cảm biến thu nhận hình ảnh

- Camera công nghiệp: Thường sử dụng cảm biến chuyên dụng CMOS hoặc CCD với hai dạng quét chính là quét vùng cho sản phẩm đứng yên hoặc chuyển động vừa phải và quét dòng cho sản phẩm chuyển động tốc độ cực cao hoặc dạng cuộn.

- Ống kính công nghiệp: Quyết định trường nhìn, độ sâu trường ảnh và độ méo quang học. Ống kính dòng Telecentric thường được ưu tiên trong các tác vụ đo lường nhờ khả năng triệt tiêu lỗi góc nhìn sai lệch do khoảng cách.

• Hệ thống chiếu sáng

Ánh sáng là nhân tố quyết định độ chính xác tính ổn định của một giải pháp thị giác máy tính. Hệ thống sử dụng các bộ nguồn và đèn LED chuyên dụng nhằm tối ưu hóa độ tương phản vùng khuyết tật, bề mặt tiêu chuẩn, đồng thời loại bỏ nhiễu sáng từ môi trường xung quanh.

Các cấu hình chiếu sáng phổ biến: Đèn thanh, Đèn vòng, Đèn vòm hoặc Đèn chiếu ngược.

• Bộ xử lý trung tâm và Thuật toán xử lý ảnh

Đây là "bộ não" chịu trách nhiệm phân tích, tính toán và đưa ra quyết định dựa trên dữ liệu hình ảnh thu nhận được.

- Phần cứng xử lý: Có thể là Máy tính nhúng công nghiệp, Smart Camera hoặc các bộ Vision Controller chuyên dụng có khả năng hoạt động bền bỉ trong môi trường nhà máy khắc nghiệt.

- Thuật toán xử lý ảnh: Hệ thống sử dụng các thư viện xử lý như Pattern Matching , Blob Analysis , Caliper kết hợp với các thuật toán Trí tuệ nhân tạo hiện đại để nhận diện các khuyết tật bề mặt phức tạp, không định hình.

• Giao diện người máy (HMI)

Là cổng giao tiếp trực quan giữa hệ thống thị giác và người vận hành tại dây chuyền.

- Hiển thị Real-time: Giao diện hiển thị trực tiếp luồng video/hình ảnh sản phẩm đang chạy qua camera theo thời gian thực.

- Phân tích & Thống kê: Đánh dấu trực quan vùng bị lỗi, hiển thị biểu đồ tỷ lệ lỗi, số lượng sản phẩm đạt/không đạt và phát tín hiệu cảnh báo ngay khi phát hiện chuỗi lỗi hệ thống.

• Cơ cấu chấp hành phân loại và Loại bỏ sản phẩm lỗi

Thành phần đóng vai trò thực thi lệnh từ bộ xử lý, kết nối trực tiếp với hệ thống điều khiển trung tâm (PLC) của dây chuyền để cách ly sản phẩm không đạt tiêu chuẩn.

Cơ cấu chấp hành vật lý: Tùy thuộc vào khối lượng và tốc độ của sản phẩm, hệ thống sẽ điều khiển các cơ cấu như: Xi-lanh khí nén để đẩy sản phẩm lỗi, Cửa lật , Băng tải phân loại hoặc truyền tọa độ cho Cánh tay Robot để gắp sản phẩm ra khỏi dòng sản xuất.

Lợi ích cốt lõi Hệ thống kiểm tra thị giác?

Trong kỷ nguyên Nhà máy thông minh (Smart Factory), việc chuyển đổi từ kiểm tra ngoại quan thủ công sang Hệ thống thị giác máy tính (Machine Vision) không chỉ là sự thay thế con người, mà là một chiến lược tối ưu hóa toàn diện quy trình sản xuất với 5 lợi ích cốt lõi sau:

• Kiểm soát chất lượng tuyệt đối (Tỷ lệ sai sót tiệm cận 0%)

- Độ chính xác cấp độ Micromet: Hệ thống có khả năng phát hiện các khuyết tật bề mặt siêu nhỏ, vết nứt tóc, bọt khí hoặc sai lệch kích thước hình học ở mức micromet – điều mà mắt người hoàn toàn không thể nhìn thấy.

- Tính đồng nhất 100%: Khác với con người bị ảnh hưởng bởi tâm lý, sức khỏe hay sự mệt mỏi sau ca làm việc, hệ thống Vision hoạt động với sự ổn định tuyệt đối. Mọi sản phẩm từ thứ 1 đến thứ 1.000.000 đều được đánh giá dựa trên một thang đo kỹ thuật duy nhất.

• Tối ưu hóa chu kỳ chuỗi & Nâng cao năng suất

- Xử lý tốc độ cực cao: Các camera công nghiệp tốc độ cao kết hợp với thuật toán tối ưu có thể kiểm tra hàng nghìn sản phẩm trong mỗi phút. Hệ thống đáp ứng hoàn hảo tiến độ của các dây chuyền chiết rót, đóng gói hoặc sản xuất linh kiện điện tử tốc độ cao mà không làm nghẽn cổ chai quy trình.

- Vận hành liên tục 24/7: Hệ thống hoạt động không ngừng nghỉ, giúp nhà máy duy trì nhịp độ sản xuất liên tục xuyên suốt các ca kíp.

• Cắt giảm tối đa chi phí vận hành

- Giảm chi phí nhân công: Thay thế đội ngũ QC thủ công đông đảo bằng một hệ thống tự động. Doanh nghiệp chỉ cần một số ít nhân sự để giám sát hệ thống qua màn hình HMI.

- Giảm tỷ lệ phế phẩm: Nhờ khả năng phát hiện lỗi theo thời gian thực , hệ thống sẽ cảnh báo ngay lập chế khi có xu hướng lỗi xảy ra ở một công đoạn cụ thể. Điều này giúp kỹ sư hiệu chỉnh máy lập tức, ngăn chặn việc sản xuất ra hàng loạt phế phẩm, tiết kiệm chi phí nguyên vật liệu.

• Thu thập dữ liệu số hóa & Minh bạch hóa quy trình

- Trích xuất nguồn gốc dữ liệu : Mỗi sản phẩm đi qua hệ thống đều được lưu trữ dữ liệu hình ảnh, thông số đo lường và trạng thái gắn liền với mã Barcode/QR Code của sản phẩm đó.

- Nền tảng cho Nhà máy thông minh: Dữ liệu này được truyền về hệ thống quản lý sản xuất (MES/ERP), giúp ban giám đốc có cái nhìn trực quan về tỷ lệ đạt chất lượng, từ đó phân tích và cải tiến liên tục quy trình sản xuất.

• Nâng cao uy tín thương hiệu & Bảo vệ chuỗi cung ứng

- Triệt tiêu rủi ro thu hồi hàng hóa: Việc để lọt sản phẩm lỗi đến tay khách hàng hoặc đối tác chuỗi cung ứng (B2B) có thể gây ra những thiệt hại khổng lồ về tài chính và danh tiếng. Hệ thống Vision đóng vai trò là "người gác cổng" nghiêm ngặt, đảm bảo 100% sản phẩm xuất xưởng đều đạt chuẩn QA.

- Đáp ứng các tiêu chuẩn quốc tế khắc khe: Giúp doanh nghiệp dễ dàng đạt được các chứng nhận chất lượng quốc tế (như ISO 9001, IATF 16949 trong ngành ô tô, hoặc các tiêu chuẩn FDA trong ngành dược phẩm/thực phẩm).

Ứng dụng nổi bật hệ thống kiểm tra

Hệ thống thị giác máy tính (Machine Vision Inspection) hiện nay đóng vai trò như "chìa khóa vàng" giúp các doanh nghiệp hiện thực hóa mô hình nhà máy thông minh. Dưới đây là các ứng dụng thực tế cốt lõi của giải pháp này trong các lĩnh vực công nghiệp trọng điểm:

• Ngành công nghiệp Thực phẩm & Nước giải khát (F&B)

Trong ngành F&B, hệ thống thị giác máy tính là công cụ tối thượng để kiểm soát nghiêm ngặt các tiêu chuẩn an toàn vệ sinh thực phẩm (HACCP/ISO 22000) với tốc độ dây chuyền cực cao.

- Kiểm tra ngoại quan và tính đồng nhất sản phẩm: Phân tích định tính về màu sắc, hình dạng, kích thước của các sản phẩm (bánh kẹo, nông sản, đồ nướng...) để tự động loại bỏ các sản phẩm bị biến dạng, cháy khét hoặc không đạt chuẩn cảm quan.

- Phát hiện dị vật và tạp chất : Ứng dụng công nghệ xử lý ảnh tiên tiến (kết hợp camera đa phổ hoặc tia X) để nhận diện chính xác các mảnh kính, kim loại, nhựa hoặc tạp chất hữu cơ lẫn vào trong thực phẩm, bảo vệ sức khỏe người tiêu dùng.

- Xác thực nhãn mác, hạn sử dụng và mã truy xuất: Kiểm tra sự hiện diện, vị trí của nhãn mác. Sử dụng thuật toán OCR/OCV để đọc và đối chiếu mã vạch, mã QR, ngày sản xuất/hạn sử dụng chống tình trạng in nhòe, in sai thông tin.

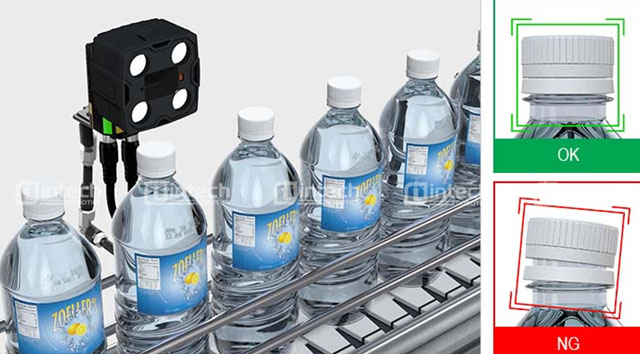

- Kiểm soát mức chiết rót và độ kín nắp: Giám sát liên tục mức chất lỏng trong chai/lon theo thời gian thực; phát hiện các lỗi như lệch nắp, thiếu nắp hoặc rách màng seal niêm phong.

• Ngành công nghiệp Đóng gói & Bao bì

Hệ thống Vision đảm bảo tính toàn vẹn của bao bì thương mại, tối ưu hóa quy trình Logictics và bảo vệ trải nghiệm khách hàng cuối.

- Định vị sản phẩm và Hướng dẫn Robot đóng gói : Xác định tọa độ không gian chính xác của sản phẩm trên băng tải tự do, truyền dữ liệu để cánh tay robot thực hiện các tác vụ gắp - thả, xếp khay hoặc đóng thùng carton tự động một cách chính xác.

- Kiểm tra chất lượng đường hàn nhiệt: Phát hiện các lỗi rách túi, hở nẹp niêm phong, châm kim hoặc nếp nhăn tại vị trí hàn nhiệt của bao bì mềm – những lỗi trực tiếp làm giảm hạn bảo quản của sản phẩm bên trong.

- Kiểm tra tính toàn vẹn của thùng hàng: Quét từ trên cao để xác thực số lượng sản phẩm bên trong hộp/thùng đóng gói trước khi dán băng keo xuất xưởng.

• Hệ thống phân loại & Sàng lọc hành lý

Trong hạ tầng hàng không và trung tâm trung chuyển Logistics tốc độ cao, hệ thống thị giác máy tính giúp tự động hóa quy trình phân loại và thắt chặt an ninh.

- Đọc mã vạch đa hướng : Hệ thống hầm quét tích hợp nhiều camera công nghiệp có khả năng tự động tìm kiếm và đọc chính xác mã vạch ở mọi góc lật của hành lý/bưu kiện khi đang di chuyển trên băng tải tốc độ lớn.

- Phân tích biên dạng 3D để phân loại tự động: Đo đạc kích thước hình học và nhận diện chủng loại hành lý (vali cứng, túi xách, hàng cồng kềnh) để hệ thống điều khiển (PLC) kích hoạt các tay gạt, bánh xe chuyển hướng phân loại chính xác về các cửa khởi hành.

- Kiểm tra an ninh và phát hiện vật thể khả nghi: Kết hợp thuật toán AI Deep Learning phân tích hình ảnh quét (X-ray, CT) để tự động gắn cờ, khoanh vùng các vật thể nguy hiểm, chất cấm, vũ khí hoặc hành lý có dấu hiệu bị rách, cạy phá, mất an toàn trước khi xếp lên khoang máy bay.

Xu hướng tương lai trong hệ thống kiểm tra bằng thị giác

Ngành thị giác máy tính công nghiệp đang trải qua một bước chuyển mình mạnh mẽ. Sự giao thoa giữa phần cứng quang học thế hệ mới và các công nghệ số hóa đang dịch chuyển hệ thống Vision từ một công cụ kiểm tra bị động trở thành "trung tâm trí tuệ" chủ động tối ưu hóa sản xuất.

• Sự bùng nổ của Trí tuệ nhân tạo (AI)

- Vượt qua giới hạn của thuật toán truyền thống: Thay vì phải lập trình thủ công từng thông số (kích thước, pixel, độ tương phản) vốn dễ gặp lỗi khi sản phẩm có sự thay đổi nhỏ về ánh sáng, công nghệ AI cho phép hệ thống tự học hỏi dựa trên tập dữ liệu hình ảnh .

- Phát hiện khuyết tật không định hình: AI vượt trội trong các tác vụ kiểm tra ngoại quan phức tạp như: nhận diện vết xước trên bề mặt kim loại bóng, phân tích vết nứt trên vật liệu dệt may, hoặc kiểm tra chất lượng mối hàn. Hệ thống có khả năng tự thích ứng với các lỗi mới chưa từng xuất hiện trong kịch bản lập trình ban đầu.

• Dịch chuyển từ Thị giác 2D sang Thị giác không gian 3D

- Phân tích toàn diện biên dạng hình học: Công nghệ thị giác 3D (Sử dụng nguyên lý quét laser tam giác - Laser Profiler hoặc ánh sáng cấu trúc - Structured Light) cho phép hệ thống thu thập thêm dữ liệu về chiều sâu.

- Tối ưu cho các ứng dụng phức tạp: Xu hướng này giải quyết triệt để bài toán kiểm tra độ phẳng bề mặt, đo thể tích vật thể, kiểm tra độ cao của các chân linh kiện trên bo mạch điện tử hoặc dẫn động cho Robot gắp nhả hàng hóa xếp chồng hỗn độn trong thùng chứa.

• Kiến trúc Điện toán biên.

- Xử lý thời gian thực với độ trễ bằng 0: Thay vì truyền một khối lượng dữ liệu hình ảnh khổng lồ (dung lượng lớn) về máy chủ đám mây (Cloud) gây chậm trễ băng thông, hệ thống thị giác tương lai tích hợp chip xử lý AI chuyên dụng ngay tại Smart Camera hoặc Bộ điều khiển biên  đặt tại xưởng.

- Ra quyết định độc lập: Việc phân tích ảnh và ra lệnh loại bỏ sản phẩm lỗi được thực hiện ngay tại thời điểm thu quét với tốc độ vài mili-giây, đảm bảo hệ thống vận hành liên tục ngay cả khi mất kết nối mạng nội bộ.

• Tích hợp sâu vào hệ sinh thái IoT Công nghiệp (IIoT)

- Kết nối vạn vật trong nhà máy: Hệ thống kiểm tra thị giác không còn hoạt động độc lập mà thông qua các chuẩn truyền thông công nghiệp hiện đại như OPC UA, MQTT, hệ thống Vision sẽ kết nối liền mạch với robot, máy CNC, PLC và các hệ thống quản trị như MES/ERP.

- Bảo trì dự báo : Dữ liệu phân tích xu hướng lỗi từ camera sẽ cảnh báo ngược lại cho các máy công đoạn trước.

Các câu hỏi thường gặp (FAQ) về hệ thống kiểm tra bằng thị giác:

Câu 1: Độ chính xác của hệ thống kiểm tra bằng thị giác như thế nào?

Độ chính xác của hệ thống kiểm tra bằng thị giác không có một con số cố định chung cho mọi ứng dụng, nhưng trong môi trường công nghiệp lý tưởng, hệ thống có thể đạt độ chính xác từ 99% đến 99.99%, vượt xa khả năng của mắt người.

Độ chính xác này được quyết định bởi hai yếu tố kỹ thuật cốt lõi:

- Độ phân giải không gian : Khả năng phân biệt các chi tiết nhỏ nhất trên sản phẩm. Hệ thống sử dụng camera độ phân giải cao có thể đo lường và phát hiện sai sót ở kích thước micromet.

- Thuật toán xử lý ảnh: Sự kết hợp giữa các thuật toán xử lý ảnh truyền thống và trí tuệ nhân tạo giúp nhận diện chính xác các lỗi bề mặt phức tạp mà không bị nhầm lẫn bởi nhiễu.

Câu 2: Những hạn chế của hệ thống kiểm tra bằng thị giác là gì?

Mặc dù rất mạnh mẽ, hệ thống Vision vẫn có những giới hạn công nghệ nhất định cần lưu ý khi triển khai:

- Nhạy cảm với môi trường ánh sáng xung quanh: Sự thay đổi của ánh sáng tự nhiên (nắng, tối theo thời gian trong ngày) hoặc ánh sáng nhà xưởng có thể làm thay đổi chất lượng ảnh chụp, dẫn đến tỷ lệ lỗi giả tăng cao nếu hệ thống che chắn không tốt.

- Chỉ kiểm tra được bề mặt nhìn thấy trực tiếp: Hệ thống camera 2D thông thường không thể kiểm tra các lỗi ẩn sâu bên trong sản phẩm hoặc các góc khuất bị che lấp.

- Giới hạn về tốc độ xử lý dữ liệu: Đối với các dây chuyền siêu tốc, việc chụp ảnh, truyền dữ liệu và xử lý thuật toán AI trong thời gian thực đòi hỏi cấu hình máy tính điều khiển (IPC) cực kỳ mạnh mẽ và đắt đỏ.

- Chi phí đầu tư ban đầu cao: Bao gồm chi phí cho phần cứng chuyên dụng (Camera công nghiệp, ống kính cao cấp, đèn LED chuyên dụng) và chi phí lập trình, tích hợp hệ thống.

Câu 3: Ví dụ về hệ thống kiểm tra bằng thị giác?

Trong thực tế sản xuất, hệ thống kiểm tra thị giác được ứng dụng rất đa dạng. Dưới đây là một số ví dụ điển hình tương ứng với các nhiệm vụ cốt lõi:

Kiểm tra ngoại quan sản phẩm:

- Dây chuyền lắp ráp điện tử: Kiểm tra sự phân bố kem hàn, kiểm tra vị trí đặt linh kiện trên bo mạch PCBA xem có bị lệch, ngược cực hay thiếu linh kiện không.

- Ngành đóng gói thực phẩm/dược phẩm: Kiểm tra sự hiện diện của nắp chai, kiểm tra mức độ vơi/đầy của chất lỏng, phát hiện dị vật trong dập vỉ thuốc.

- Định vị và hướng dẫn robot : Hệ thống bốc xếp hàng hóa: Camera gắn trên cánh tay Robot (Robot Vision) để định vị tọa độ và góc xoay của sản phẩm ngẫu nhiên trên băng tải, hướng dẫn robot gắp chính xác để đóng gói hoặc lắp ráp.

- Đo lường kích thước: Đo khoảng cách, đường kính các lỗ khoan trên chi tiết máy, kiểm tra độ cong vênh của sản phẩm với dung sai cực nhỏ trước khi xuất xưởng.

- Nhận diện mã trong Logistics & Quản lý kho (WMS): Đọc mã vạch (1D), mã QR/DataMatrix (2D) in trên thùng hàng để phân loại tự động. Kiểm tra ngày sản xuất/hạn sử dụng (NSX/HSD) in phun trên bao bì sản phẩm.

Câu 4: Cảm biến thị giác là gì?

Cảm biến thị giác (Vision Sensor / Smart Camera) là một dạng hệ thống thị giác máy tính cấu hình gọn nhẹ (All-in-one). Nó tích hợp toàn bộ các thành phần bao gồm: Cảm biến hình ảnh, thấu kính, bộ chiếu sáng (đèn LED) và bộ xử lý chip/thuật toán vào trong một vỏ bọc duy nhất, nhỏ gọn.

Tóm lại, hệ thống kiểm tra thị giác đang tạo nên một cuộc cách mạng trong kiểm soát chất lượng ngành sản xuất nhờ độ chính xác vượt trội và tính tự động hóa cao. Dù doanh nghiệp phải đối mặt với một số thách thức ban đầu về chi phí và kỹ thuật, nhưng đây là khoản đầu tư tất yếu để duy trì năng lực cạnh tranh. Khi các công nghệ tiên tiến như AI và thị giác 3D ngày càng hoàn thiện, hệ thống này sẽ còn linh hoạt và mạnh mẽ hơn nữa. Việc chủ động lựa chọn thiết bị phù hợp ngay từ hôm nay sẽ là chìa khóa giúp các doanh nghiệp tối ưu hóa quy trình và hướng tới một nền sản xuất hoàn hảo, bền vững.
