Trong kỷ nguyên Chuyển đổi số và Nhà máy thông minh (Smart Factory), HMI (Human-Machine Interface) đóng vai trò là "bộ mặt" và trung tâm điều khiển không thể thiếu tại mỗi trạm vận hành. Dù là các cỗ máy độc lập hay toàn bộ dây chuyền tự động hóa phức tạp, HMI chính là cầu nối giúp trực quan hóa dữ liệu kỹ thuật từ PLC, cảm biến hay robot thành giao diện đồ họa sinh động, giúp con người dễ dàng giám sát, điều khiển và xử lý sự cố theo thời gian thực. Cùng tìm hiểu chi tiết HMI là gì và tầm quan trọng của thiết bị này trong các dây chuyền sản xuất hiện đại ngay dưới đây.

Giới thiệu tổng quan về HMI

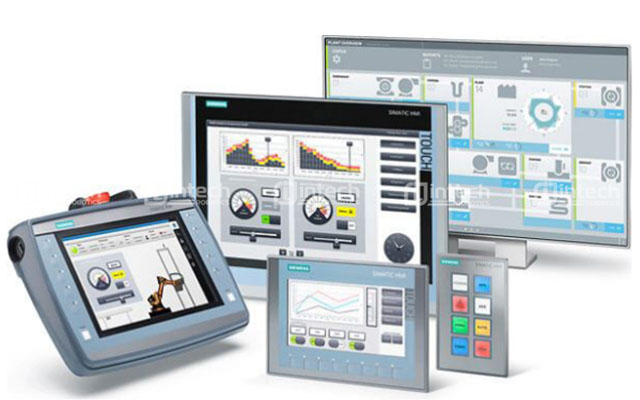

HMI là gì?

HMI (Human-Machine Interface) là giao diện tương tác giữa người và máy, cho phép người vận hành và kỹ sư giám sát, điều khiển toàn bộ thiết bị hoặc quy trình tự động hóa.

Vai trò cốt lõi của HMI trong sản xuất hiện đại:

Trong một hệ thống tự động hóa, HMI đóng vai trò là cầu nối giao tiếp không thể thay thế giữa con người và các bộ điều khiển trung tâm như PLC hay hệ thống SCADA:

• Trực quan hóa dữ liệu: Chuyển đổi toàn bộ thông số kỹ thuật phức tạp thành giao diện đồ họa dễ hiểu.

• Tối ưu hóa điều khiển: Cho phép gửi lệnh thao tác trực tiếp, nhanh chóng và chính xác.

• Hạn chế rủi ro: Giảm thiểu tối đa sai sót từ yếu tố con người nhờ cảnh báo trực tiếp trên màn hình.

• Nâng cao hiệu suất: Tăng cường khả năng giám sát liên tục, từ đó nâng cao năng suất, tính ổn định và độ an toàn cho toàn bộ dây chuyền sản xuất.

Các tính năng cốt lõi giúp HMI trở nên quan trọng:

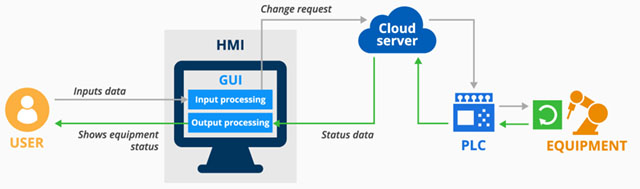

Cấu tạo và nguyên lý hoạt động của HMI

Một thiết bị HMI hoàn chỉnh được cấu thành từ 3 phần chính: Phần cứng , Phần mềm và các Cổng giao tiếp.

Nguyên lý hoạt động HMI

• Phần cứng: Màn hình hiển thị & Cảm ứng, Bộ vi xử lý, Bộ nhớ (ROM/Flash,RAM, EPROM/NVRam).

• Phần mềm: Chương trình chạy trên HMI và Phần mềm thiết kế cài đặt trên PC để kỹ sư lập trình giao diện, gán địa chỉ biến, thiết lập đồ thị, cảnh báo và nạp xuống màn hình HMI.

• Cổng truyền thông: Chuẩn nối tiếp, Chuẩn Ethernet và Cổng mở rộng

Các loại HMI phổ biến và tiêu chí lựa chọn

Dựa vào nền tảng phần cứng và phương thức vận hành, HMI trong công nghiệp được chia làm 4 nhóm chính:

1. HMI truyền thống

Thuở sơ khai của ngành tự động hóa, HMI truyền thống đóng vai trò là cầu nối giao tiếp nền tảng nhưng cực kỳ bền bỉ giữa con người và máy móc. Dòng thiết bị này thường sở hữu thiết kế tối giản với màn hình đơn sắc kích thước nhỏ, đi kèm hệ thống bàn phím cơ học chắc chắn để thao tác trực tiếp. Không hướng đến các đồ họa phức tạp, HMI truyền thống tập trung hoàn toàn vào chức năng cốt lõi: hiển thị trực tiếp các thông số kỹ thuật căn bản như nhiệt độ, áp suất hay số lượng sản phẩm, đồng thời cho phép người vận hành cài đặt các thông số vận hành đơn giản.

Nhờ kết cấu phần cứng tối giản và trâu bò, ưu điểm lớn nhất của dòng HMI này nằm ở độ bền vượt trội, khả năng chống chịu cực tốt trong các môi trường công nghiệp khắc nghiệt đầy bụi bẩn, dầu mỡ hay va đập cơ học. Đây chính là giải pháp có chi phí đầu tư tối ưu nhất, đặc biệt phù hợp cho các dòng máy công nghiệp độc lập hoặc các dây chuyền sản xuất có quy trình vận hành không quá phức tạp.

2. HMI cảm ứng đồ họa

Trong bức tranh tự động hóa hiện đại, màn hình HMI cảm ứng đồ họa đã trở thành chuẩn mực giao tiếp người - máy phổ biến nhất nhờ sự kết hợp hoàn hảo giữa công nghệ hiển thị và tính linh hoạt trong điều khiển. Được trang bị màn hình màu TFT cảm ứng sắc nét với kích thước đa dạng từ 4.3 inch đến trên 15 inch, dòng HMI này cho phép các kỹ sư thiết kế không gian vận hành trực quan sinh động với hệ thống nút bấm ảo, mô phỏng đồ họa quy trình sống động và tích hợp biểu đồ giám sát theo thời gian thực (Real-time Trends).

Nhờ giao diện thân thiện, khả năng tương tác tự nhiên cùng các tính năng nâng cao như hỗ trợ đa ngôn ngữ hay phân quyền truy cập bảo mật, HMI cảm ứng giúp tối ưu hóa thao tác, rút ngắn thời gian đào tạo và giảm thiểu tối đa sai sót do con người. Giải pháp này hiện được ứng dụng rộng rãi và là thành phần không thể thiếu trong các dòng máy tự động hóa OEM, hệ thống đóng gói, máy đóng đai/quấn màng công nghiệp cũng như toàn bộ các dây chuyền lắp ráp hiện đại.

3. IPC HMI :

Đại diện cho phân khúc cao cấp nhất trong hạ tầng giao tiếp người - máy, máy tính màn hình công nghiệp là sự kết hợp hoàn hảo giữa giao diện cảm ứng đa điểm trực quan và nền tảng máy tính công nghiệp cấu hình mạnh mẽ chạy hệ điều hành Windows hoặc Linux. Vượt xa giới hạn của một màn hình điều khiển thông thường, IPC HMI đóng vai trò là trung tâm xử lý dữ liệu tại biên, đáp ứng hoàn hảo cho các hệ thống tự động hóa phức tạp đòi hỏi khả năng truy xuất cơ sở dữ liệu lớn, tích hợp công nghệ xử lý ảnh hay kết nối thông suốt với các hệ thống quản trị tầng cao như MES và ERP.

Điểm vượt trội của giải pháp này nằm ở hiệu năng tính toán cực mạnh, dung lượng lưu trữ lớn cùng khả năng mở rộng phần mềm linh hoạt, cho phép doanh nghiệp dễ dàng tùy biến, nâng cấp phần mềm điều khiển và sẵn sàng cho mô hình nhà máy thông minh trong thời đại IIoT.

4. Smart HMI / Cloud HMI

Hướng tới mô hình nhà máy thông minh và chuyển đổi số toàn diện, Smart HMI / Cloud HMI đại diện cho thế hệ màn hình giao tiếp thế hệ mới tích hợp sâu các công nghệ IIoT cốt lõi. Nhờ hỗ trợ các giao thức truyền thông công nghiệp tiên tiến như MQTT và OPC UA, dòng HMI này xóa bỏ rào cản địa lý, cho phép kỹ sư và cấp quản lý dễ dàng giám sát, điều khiển hệ thống từ xa thông qua giao diện Web hoặc ứng dụng di động trên các hệ điều hành iOS và Android.

Đây là giải pháp then chốt được ứng dụng rộng rãi trong các nhà máy thông minh, hệ thống quản lý năng lượng (EMS), cũng như phục vụ nhu cầu giám sát, chẩn đoán thiết bị từ xa cho các đơn vị chế tạo máy (OEM). Ưu điểm vượt trội của Smart HMI nằm ở khả năng cập nhật dữ liệu thời gian thực mọi lúc mọi nơi, tự động kích hoạt cảnh báo sự cố qua tin nhắn SMS hoặc Email, từ đó giúp doanh nghiệp chủ động trong vận hành, tối ưu hóa quy trình ứng cứu và cắt giảm tối đa chi phí bảo trì tại chỗ.

Ứng dụng của HMI trong các ngành công nghiệp

Màn hình giao diện người - máy (HMI - Human-Machine Interface) đóng vai trò như "bộ mặt" và "trung tâm điều khiển" tại trạm vận hành trong hầu hết các hệ thống tự động hóa. HMI giúp chuyển đổi các dữ liệu kỹ thuật phức tạp từ PLC, cảm biến hay biến tần thành hình ảnh, đồ họa trực quan, giúp kỹ sư và công nhân dễ dàng giám sát, điều khiển và xử lý sự cố.

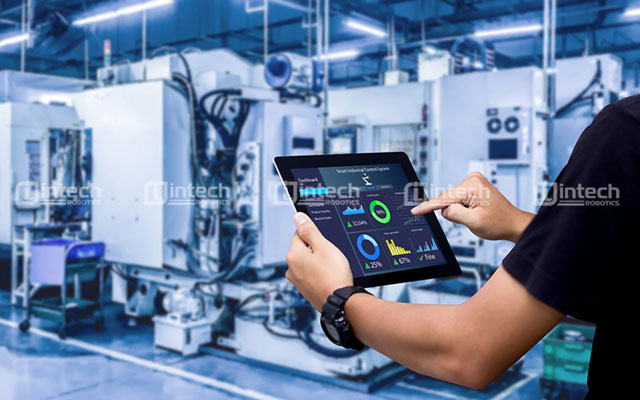

1. Sản xuất & Lắp ráp chế tạo

Trong lĩnh vực sản xuất và lắp ráp, sản xuất linh kiện điện tử đến công nghiệp ô tô—HMI giữ vai trò là trung tâm điều phối và kiểm soát vận hành trực tiếp tại xưởng. Thiết bị cho phép người vận hành dễ dàng thiết lập các thông số kỹ thuật cốt lõi như tốc độ, lực nén, kích thước, hoặc linh hoạt chuyển đổi công đoạn và kịch bản vận hành trên các máy CNC, robot công nghiệp và dây chuyền đóng gói.

Bên cạnh đó, HMI cung cấp khả năng giám sát thời gian thực toàn diện, mô phỏng trực quan trạng thái hoạt động của từng trạm sản xuất, hệ thống băng tải cũng như các thiết bị di chuyển tự động như AGV hay RGV. Thông qua việc cập nhật liên tục số lượng thành phẩm, phế phẩm và chu kỳ sản xuất , HMI hỗ trợ đắc lực cho việc phân tích, đánh giá hiệu suất tổng thể của thiết bị (OEE), từ đó giúp doanh nghiệp tối ưu hóa năng suất và giảm thiểu tối đa thời gian dừng máy ngoài kế hoạch.

2. Ngành Thực phẩm & Đồ uống

Trong ngành Thực phẩm & Đồ uống —nơi đòi hỏi sự chính xác tuyệt đối và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn—HMI đóng vai trò là giải pháp kiểm soát quy trình và đảm bảo chất lượng hàng đầu. Thiết bị cho phép lưu trữ và chuyển đổi linh hoạt hàng loạt công thức pha chế, đóng gói phức tạp chỉ qua một vài thao tác chạm, giúp tối ưu thời gian chuyển đổi sản phẩm và loại bỏ hoàn toàn các sai sót do yếu tố con người.

Trong suốt quá trình vận hành, HMI giám sát chặt chẽ các thông số thời gian thực như nhiệt độ, áp suất, lưu lượng tại các bồn trộn, lò tiệt trùng hay hệ thống vệ sinh tự động tại chỗ, đảm bảo tính đồng nhất cho từng mẻ sản xuất. Đặc biệt, nhờ tích hợp các tính năng nâng cao như phân quyền truy cập người dùng và tự động ghi lại nhật ký lịch sử thao tác , HMI hỗ trợ doanh nghiệp đáp ứng trọn vẹn các tiêu chuẩn khắt khe như FDA hay GMP, phục vụ hiệu quả cho công tác truy xuất nguồn gốc và kiểm định chất lượng sản phẩm.

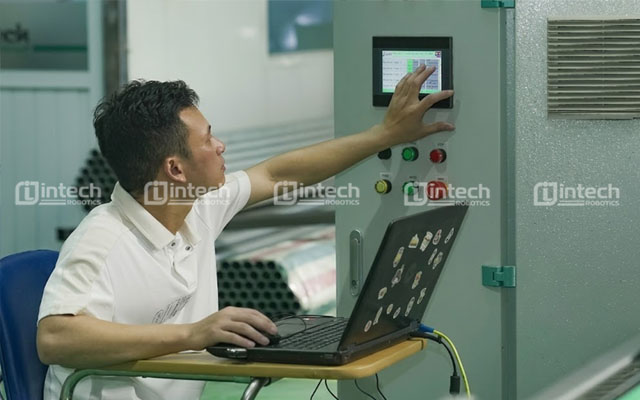

3. Ngành Kho vận & Logistics thông minh

Trong hệ sinh thái Kho vận và Logistics thông minh, HMI đóng vai trò là "mắt thần" và trung tâm điều phối trực quan, đảm bảo dòng chảy hàng hóa diễn ra liên tục và chính xác. Tại các trạm điều khiển hoặc đầu kệ của hệ thống lưu trữ và truy xuất tự động (AS/RS), màn hình HMI cập nhật chính xác theo thời gian thực vị trí di chuyển của con thoi (Shuttle), tọa độ hoạt động của cần trục lấy hàng, cũng như trạng thái trống hay lấp đầy của từng ô chứa.

Đồng thời, trên các tuyến băng tải và hệ thống phân loại tự động , HMI giúp giám sát chặt chẽ lưu lượng hàng hóa, tức thời phát hiện và cảnh báo các điểm nghẽn hoặc lỗi phát sinh từ cảm biến đọc mã vạch. Nhờ khả năng hiển thị trực quan và khoanh vùng sự cố nhanh chóng, HMI giúp đội ngũ vận hành tối ưu hóa tốc độ xuất - nhập kho và giảm thiểu tối đa thời gian gián đoạn của toàn hệ thống logistics.

4. Ngành Năng lượng & Điện mặt trời

Trong lĩnh vực Năng lượng và Điện mặt trời —nơi tính ổn định và an toàn hệ thống luôn được đặt lên hàng đầu—HMI đóng vai trò là giao diện giám sát trung tâm, cung cấp cái nhìn toàn diện về hạ tầng điện năng. Thiết bị cập nhật liên tục và chính xác các thông số vận hành cốt lõi như dòng điện, điện áp, công suất , hiệu suất chuyển đổi của bộ hòa lưới Inverter, cũng như trạng thái đóng/cắt thực tế của các thiết bị bảo vệ như máy cắt hay aptomat.

Bên cạnh tính năng hiển thị trực quan, HMI còn tích hợp cơ chế cảnh báo lỗi tức thời, giúp phát hiện ngay lập tức các sự cố bất thường như quá áp, sụt áp, quá nhiệt hay biến động mất lưới. Nhờ đó, đội ngũ kỹ sư vận hành có thể chủ động khoanh vùng, xử lý sự cố kịp thời, đảm bảo hệ thống điện vận hành an toàn, liên tục và đạt hiệu suất tối đa.

5. Ngành Xử lý nước, Hóa chất & Dầu khí:

Đối với đặc thụ khắt khe của ngành Xử lý nước, Hóa chất và Dầu khí, HMI đóng vai trò là "trung tâm chỉ huy" đảm bảo quy trình vận hành liên tục, chính xác và an toàn tuyệt đối. Màn hình HMI mô phỏng trực quan toàn bộ sơ đồ công nghệ P&ID, giúp người vận hành dễ dàng theo dõi mực chất lỏng trong các bể chứa, trạng thái hoạt động của hệ thống máy bơm cũng như tình trạng đóng/mở thực tế của các van điện từ . Đặc biệt, hệ thống xử lý cảnh báo tích hợp trên HMI sẽ lập tức kích hoạt tín hiệu hình ảnh và âm thanh ngay khi các thông số quan trọng như nồng độ hóa chất, áp suất đường ống hay nhiệt độ vượt khỏi ngưỡng an toàn cho phép.

Nhờ khả năng giám sát trực quan và phản ứng nhạy bén, HMI giúp kiểm soát hiệu quả rủi ro, phòng chống sự cố rò rỉ hay cháy nổ và tối ưu hóa quy trình vận hành trong môi trường công nghiệp nặng.

Tương lai của HMI và xu hướng tự động hóa

Sự phát triển mạnh mẽ của Trí tuệ nhân tạo (AI), IIoT và Điện toán biên đang biến HMI từ một "màn hình hiển thị thụ động" thành trung tâm điều khiển thông minh và chủ động.

HMI không còn dừng lại ở việc đợi người dùng bấm nút hay báo lỗi khi sự cố đã xảy ra, mà đang dịch chuyển sang dự đoán, phân tích và tối ưu hóa quy trình.

1. HMI Tăng cường AI

HMI Tăng cường AI đại diện cho bước ngoặt công nghệ lớn, chuyển đổi giao diện vận hành từ trạng thái "hiển thị thụ động" sang "tương tác chủ động và thông minh". Nhờ tích hợp các thuật toán trí tuệ nhân tạo có khả năng phân tích đồng thời dữ liệu lịch sử và các thông số thời gian thực, HMI chủ động đưa ra các khuyến nghị tối ưu hóa quy trình vận hành cho kỹ sư trực máy.

Đặc biệt, thông qua tính năng bảo trì dự đoán , hệ thống liên tục giám sát các biến số vật lý chuyên sâu như độ rung motor, tần số sóng hay nhiệt độ biến tần để phát hiện sớm các dấu hiệu suy hao linh kiện. Thay vì thụ động chờ đợi sự cố xảy ra, HMI tích hợp AI tự động phát cảnh báo sớm, cho phép đội ngũ kỹ thuật lên kế hoạch sửa chữa và thay thế linh kiện định kỳ một cách chủ động, từ đó triệt tiêu rủi ro dừng máy đột ngột và tối ưu hóa tuổi thọ thiết bị.

2. Giao diện Đa phương thức & Tự nhiên:

Giao diện Đa phương thức & Tự nhiên đang tái định hình phương thức tương tác giữa con người và máy móc, loại bỏ dần những rào cản từ các phím bấm hay màn hình cảm ứng truyền thống. Công nghệ này cho phép người vận hành điều khiển thiết bị thông qua câu lệnh giọng nói hoặc cử chỉ tay, mang lại lợi thế vượt trội trong các môi trường làm việc khắc nghiệt, độc hại hoặc các quy trình đòi hỏi tiêu chuẩn vệ sinh nghiêm ngặt khi công nhân phải mang găng tay bảo hộ.

Bên cạnh đó, việc tích hợp công nghệ Thực tế tăng cường (AR) giúp nâng tầm công tác vận hành và bảo trì: kỹ sư chỉ cần đeo kính AR nhìn vào thiết bị, toàn bộ thông số kỹ thuật thời gian thực của HMI, sơ đồ mạch điện và quy trình hướng dẫn khắc phục sự cố dạng 3D sẽ hiển thị trực tiếp đè lên máy móc thực tế. Sự kết hợp này không chỉ nâng cao mức độ an toàn lao động mà còn giúp rút ngắn tối đa thời gian chẩn đoán, sửa chữa và tối ưu hóa hiệu suất vận hành nhà máy.

3. Web-based HMI & Di động hóa

Web-based HMI & Di động hóa đại diện cho xu hướng dịch chuyển linh hoạt trong kỷ nguyên công nghiệp 4.0, giải phóng hoàn toàn giao diện điều khiển khỏi giới hạn vị trí địa lý của màn hình vật lý tại xưởng. Nhờ ứng dụng nền tảng Web hiện đại trên chuẩn HTML5 kết hợp cùng giao thức truyền thông IoT tối ưu, giải pháp cho phép truy cập toàn bộ giao diện HMI một cách mượt mà và an toàn qua trình duyệt trên mọi thiết bị cá nhân, từ máy tính bảng, điện thoại di động đến PC.

Sự nâng cấp này mang lại khả năng quản lý từ xa vượt trội: cấp quản lý và đội ngũ kỹ sư có thể liên tục theo dõi trạng thái vận hành của nhà máy theo thời gian thực, chủ động tiếp nhận cảnh báo sự cố khẩn cấp và phê duyệt các lệnh điều khiển quan trọng mọi lúc, mọi nơi, từ đó tối ưu hóa tốc độ ra quyết định và nâng cao tính chủ động trong quản trị sản xuất.

4. Tích hợp Mô hình bản sao số

HMI kết hợp với Digital Twin để tạo ra bản sao 3D ảo của toàn bộ dây chuyền. Người vận hành có thể thử nghiệm thay đổi kịch bản chạy trên bản sao ảo để đánh giá rủi ro trước khi áp dụng vào máy thực.

5. Cá nhân hóa UX/UI & An ninh mạng

Cá nhân hóa trải nghiệm người dùng (UX/UI) kết hợp Tăng cường An ninh mạng đang trở thành chuẩn mực bắt buộc trên các dòng HMI thế hệ mới, đảm bảo sự cân bằng hoàn hảo giữa tính tiện dụng và độ an toàn hệ thống. Nhờ khả năng cá nhân hóa theo vai trò, giao diện HMI tự động tái cấu trúc không gian hiển thị dựa trên định danh của người đăng nhập: công nhân vận hành được tối ưu với phím bấm thao tác cơ bản; kỹ sư được tiếp cận biểu đồ phân tích chuyên sâu; trong khi cấp quản lý tập trung vào các chỉ số hiệu suất OEE và KPI cốt lõi.

Song song với việc tối ưu trải nghiệm, hệ thống được trang bị hạ tầng bảo mật chuẩn OT tiên tiến—bao gồm xác thực đa yếu tố, mã hóa dữ liệu end-to-end và cơ chế phân quyền truy cập nghiêm ngặt. Sự kết hợp này không chỉ nâng cao hiệu suất làm việc cho từng bộ phận mà còn chủ động thiết lập hàng rào phòng thủ vững chắc, bảo vệ hệ thống điều khiển vận hành trước các nguy cơ tấn công mạng ngày càng phức tạp.

Xu hướng phát triển chung của Ngành Tự động hóa

HMI không phát triển đơn lẻ mà nằm trong bức tranh tổng thể của ngành tự động hóa hiện đại:

Các câu hỏi thường gặp về HMI

Câu hỏi 1: HMI được sử dụng trong những ngành nào?

HMI hiện có mặt trong hầu hết mọi lĩnh vực công nghiệp và sản xuất hiện đại. Nhờ sự phát triển của Cloud HMI, IIoT và AI, ứng dụng của HMI rộng rãi hơn bao giờ hết:Sản xuất & Lắp ráp, Kho vận & Logistics thông minh,Thực phẩm, Đồ uống, Năng lượng & Điện mặt trời, Xử lý nước, Hóa chất & Dầu khí

Câu hỏi 2: HMI có thể kết nối với nhiều PLC cùng lúc không?

Có, hoàn toàn có thể.

Hầu hết các dòng màn hình HMI hiện nay đều hỗ trợ kết nối đồng thời với nhiều PLC, thậm chí là khác thương hiệu. Cách thức kết nối: HMI sử dụng nhiều cổng truyền thông vật lý hoặc qua các giao thức mạng như Modbus TCP/IP, Profinet, EtherNet/IP, OPC UA.

Câu hỏi 3: Có nên sử dụng HMI cho máy nhỏ không?

Có — nhưng cần chọn đúng loại HMI để tối ưu chi phí.

Nhiều dòng máy nhỏ độc lập trước đây chỉ dùng phím bấm/nút nhấn cơ hoặc đồng hồ nhiệt. Tuy nhiên, xu hướng hiện nay là nâng cấp lên HMI vì các lý do sau:

• Tối ưu chi phí phần cứng: Các dòng HMI cỡ nhỏ (4.3 inch hoặc 7 inch) hiện có giá rất rẻ, đôi khi tối ưu chi phí hơn việc lắp nhiều đồng hồ hiển thị, công tắc, nút bấm và đi dây cơ học phức tạp.

• Trải nghiệm & Tính chuyên nghiệp: Giúp người vận hành dễ dàng cài đặt thông số, thay đổi kịch bản chạy nhanh chóng, đồng thời tăng giá trị thẩm mỹ và thương hiệu cho đơn vị chế tạo máy (OEM).

• Báo lỗi rõ ràng: Khi máy nhỏ gặp sự cố , HMI hiển thị chính xác tên lỗi bằng tiếng Việt thay vì người dùng phải dò từng rơ-le hay đèn báo.

Có thể thấy, HMI không chỉ đơn thuần là một màn hình hiển thị thông số, mà đã trở thành mắt xích chiến lược kết nối con người với dây chuyền tự động hóa. Việc ứng dụng các công nghệ HMI thế hệ mới—từ màn hình cảm ứng đồ họa, Smart/Cloud HMI cho đến HMI tích hợp AI—giúp doanh nghiệp tối ưu hóa năng suất, giảm thiểu tối đa thời gian dừng máy và sẵn sàng cho mô hình sản xuất thông minh. Đã đến lúc các nhà máy và đơn vị chế tạo máy (OEM) đầu tư và nâng cấp giải pháp HMI toàn diện để bứt phá hiệu suất vận hành trong kỷ nguyên công nghiệp 4.0.
